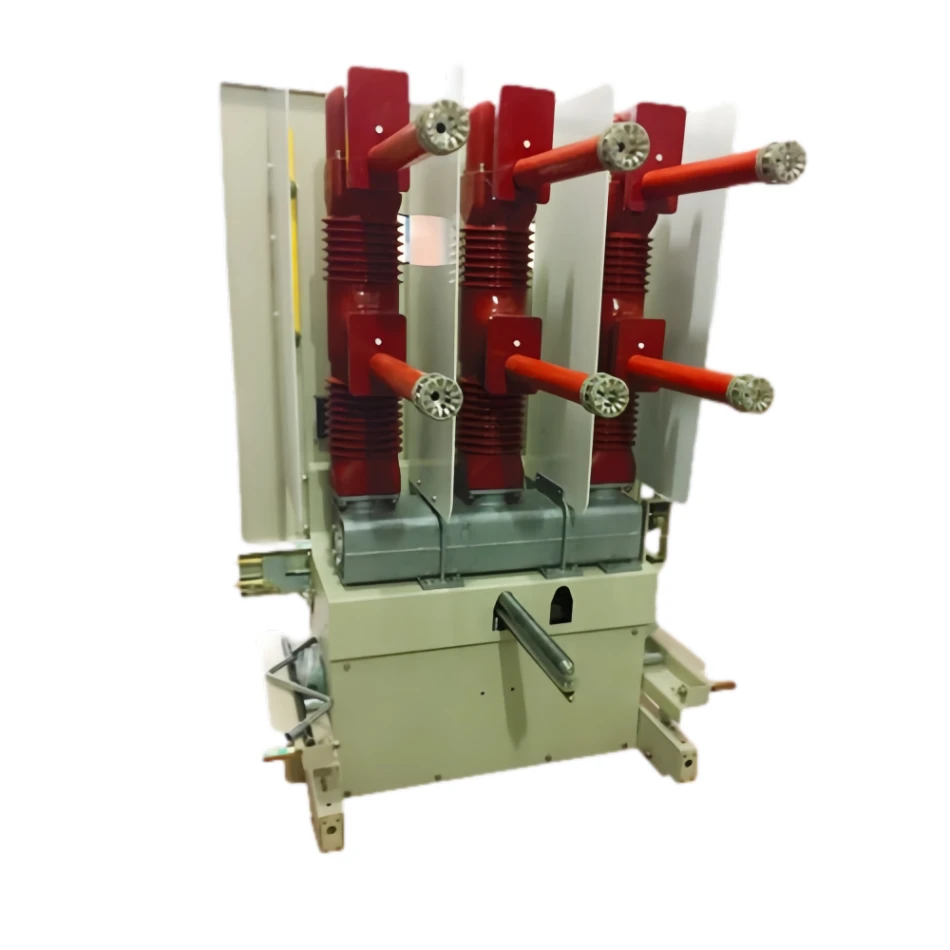

LN2-40.5 מפסק מתח גבוה חיצוני גופרית Hexafluoride

פּרוֹיֶקט

יחידה

LN2-40.5/1250A-25

מתח מדורג

KV

40.5

מתח עבודה מקסימלי

KV

40.5

רמת בידוד מדורגת

עמידה בפני דחפי ברק במתח (גל מלא)

KV

185

תדר מתח עמיד במתח (דקה)

KV

95

תדירות דורג

HZ

50

זרם מדורג

A

1250

זרם שבירת קצר חשמלי מדורג

KA

25

רצף הפעלה מדורג

דקות-0.3S-Total points-180S-Total points

יצירת זרם קצר חשמלי מדורג

KA

63

זרם יציב דינמי מדורג

(ערך שיא)

63

זרם תרמי יציב מדורג

KA

25

זמן ייצוב תרמי מדורג

S

4

החלפת בנק קבלים יחיד לשבירת זרם

A

400

זרם שבירה מדורג מחוץ לשלב

KA

6.3

זמני שבירה מצטברים בזרם נקוב

פִּי

2000

מספר ההפרעות תחת זרם שבירת קצר חשמלי מדורג

פִּי

16

חיים מכניים

מצויד במנגנון קפיצי CT10-

פִּי

6000

מצויד במנגנון אלקטרומגנטי CD10IIIG

פִּי

5000

זמן הסגירה

מנגנון קפיץ

S

פחות או שווה ל-0.15

מנגנון אלקטרומגנטי

S

פחות או שווה ל-0.2

זמן פתיחה מובנה

כאשר מתח ההפעלה הוא

הנמוך ביותר

S

קטן או שווה ל-0.1

מדורג לגבוה ביותר

S

פחות או שווה ל-0.07

לחץ מדורג של גז הגופרית הקספלואוריד (לחץ מד ב-20 מעלות)

MPa

0.65

לחץ אזעקת גז גופרית הקספלואור (מד לחץ ב-20 מעלות)

MPa

0.42

לחץ נעילת גז גופרית הקספלואוריד (מד לחץ ב-20 מעלות)

MPa

0.40

שיעור דליפת אוויר שנתי

פחות או שווה ל-1%

תכולת הלחות של גז הגופרית הקספלואוריד

PPM(V)

150

מתח הפעלה מדורג עם CT10-מנגנון הפעלה קפיצי

סליל סגירה

V

DC 48.110.220

סליל פתיחה

V

DC 48.110.220

מנוע חשמלי

V

DC 110.220

מתח הפעלה מדורג מצויד במפעיל אלקטרומגנטי CD10IIIG

סליל סגירה

V

DC 110.220

סליל פתיחה

V

DC 48.110.220

מִשׁקָל

גוף מפסק

ק"ג

135

גז גופרית הקספלואוריד

ק"ג

1.5
